skywalking

本文将介绍 API 网关 APIX 如何通过 skywalking 插件将 metrics 上报到 Apache SkyWalking（一个开源的 APM）。

描述

skywalking 插件用于与 Apache SkyWalking 集成。

SkyWalking 使用其原生的 NGINX Lua tracer 从服务和 URI 角度提供了分布式追踪、拓扑分析以及 metrics 。

服务端目前支持 HTTP 和 gRPC 两种协议，在 APIX 中目前只支持 HTTP 协议。

属性

名称	类型	必选项	默认值	有效值	描述
sample_ratio	number	是	1	[0.00001, 1]	采样的比例。设置为 1 时，将对所有请求进行采样。

如何设置 Endpoint

你可以在配置文件（./conf/config.yaml）中配置以下属性：

名称	类型	默认值	描述
service_name	string	"APISIX"	SkyWalking 上报的服务名称。
service_instance_name	string	"APISIX Instance Name"	SkyWalking 上报的服务实例名。设置为 $hostname 时，将获取本机主机名。
endpoint_addr	string	"http://127.0.0.1:12800"	SkyWalking 的 HTTP endpoint 地址，例如：http://127.0.0.1:12800。
report_interval	integer	SkyWalking 客户端内置的值	上报间隔时间，单位为秒。

以下是配置示例：

plugin_attr:
  skywalking:
    service_name: APISIX
    service_instance_name: "APISIX Instance Name"
    endpoint_addr: http://127.0.0.1:12800

上游服务示例代码

package com.lenovo.ai.controller;

import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import javax.servlet.http.HttpServletRequest;

/**
 * @author cyxinda
 * @create 2020-05-29 14:02
 * @desc skywalking test controller
 **/
@RestController
public class TestController {
    @RequestMapping("/uid/{count}")
    public String getUidList(@PathVariable("count") String countStr, HttpServletRequest request) {
        System.out.println("counter:::::"+countStr);
       return "OK";
    }
}

在启动服务前，需要配置 SkyWalking agent：

agent.service_name=yourservername
collector.backend_service=10.110.149.175:11800

使用以下命令启动服务脚本：

nohup java -javaagent:/root/skywalking/app/agent/skywalking-agent.jar \
-jar /root/skywalking/app/app.jar \
--server.port=8089 \
2>&1 > /root/skywalking/app/logs/nohup.log &

启用插件

该插件默认是禁用状态，你需要将其添加到配置文件（./conf/config.yaml）中才可以启用它：

plugins:
  - ...
  - skywalking

配置完成后，重新加载 APISIX，此时 APIX 会创建一个后台定时器，向 SkyWalking OAP 服务定期上报数据。

以下示例展示了如何在指定路由中启用 skywalking 插件：

curl http://127.0.0.1:9180/apix/admin/routes/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '
{
    "methods": ["GET"],
    "uris": [
        "/uid/*"
    ],
    "plugins": {
        "skywalking": {
            "sample_ratio": 1
        }
    },
    "upstream": {
        "type": "roundrobin",
        "nodes": {
            "10.110.149.175:8089": 1
        }
    }
}'

测试插件

首先你可以通过 Docker Compose 启动 SkyWalking OAP 和 SkyWalking UI：

• 在 usr/local 中创建 skywalking.yaml 文件。

  version: "3"
  services:
  oap:
      image: apache/skywalking-oap-server:8.9.1
      restart: always
      ports:
      - "12800:12800/tcp"

  ui:
      image: apache/skywalking-ui:8.9.1
      restart: always
      ports:
      - "8080:8080/tcp"
      environment:
      SW_OAP_ADDRESS: http://oap:12800

• 使用以下命令启动上述创建的文件：

  docker-compose -f skywalking.yaml up -d

  完成上述操作后，就已经启动了 SkyWalking 以及 SkyWalking Web UI。你可以使用以下命令确认容器是否正常运行：

  docker ps

接下来你可以通过以下命令访问 APISIX：

curl -v http://10.110.149.192:9080/uid/12

HTTP/1.1 200 OK
OK
...

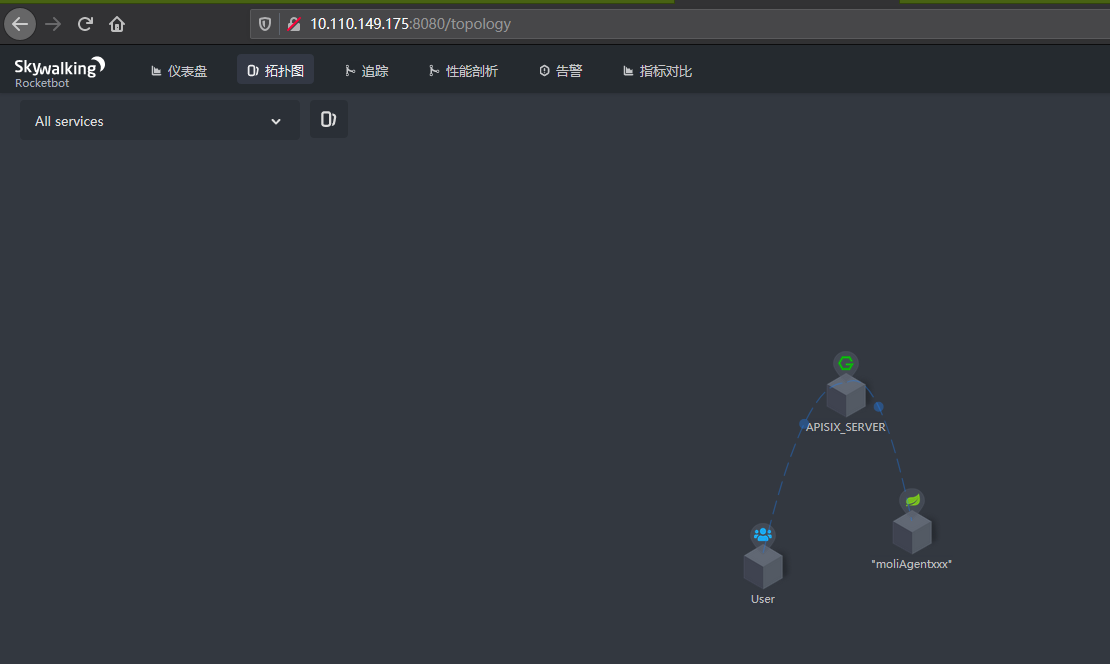

完成上述步骤后，打开浏览器，访问 SkyWalking 的 UI 页面，你可以看到如下服务拓扑图：

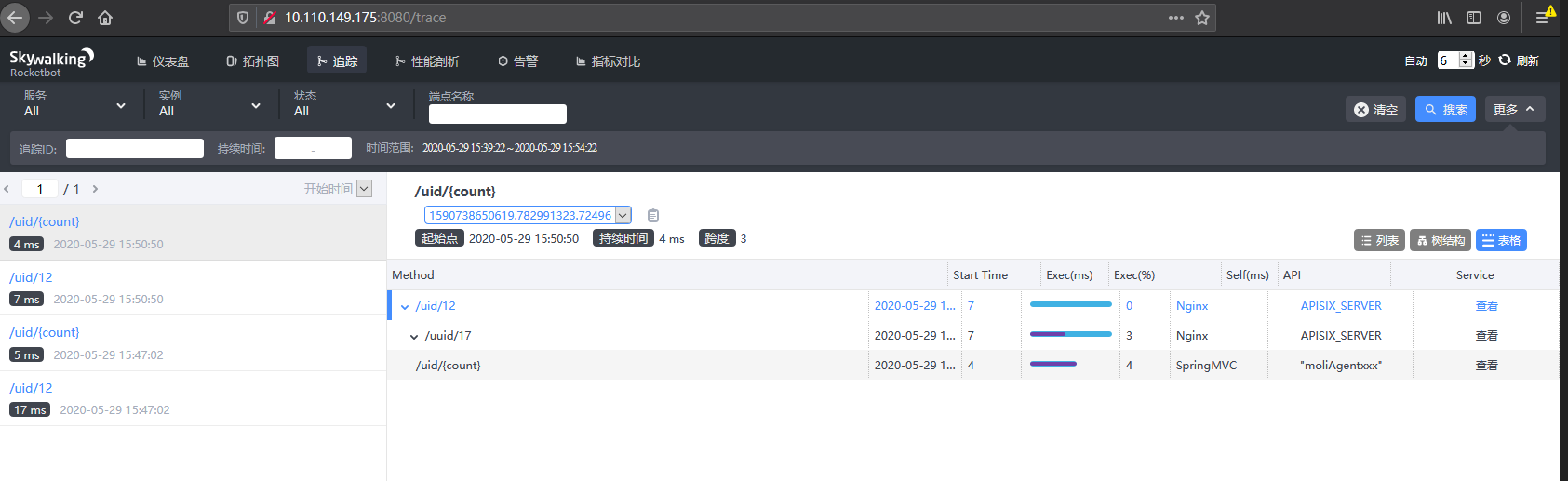

并且可以看到服务追踪列表：

禁用插件

当你需要禁用 skywalking 插件时，可通过以下命令删除相应的 JSON 配置，APISIX 将会自动重新加载相关配置，无需重启服务：

curl http://127.0.0.1:9180/apix/admin/routes/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '
{
    "methods": ["GET"],
    "uris": [
        "/uid/*"
    ],
    "plugins": {
    },
    "upstream": {
        "type": "roundrobin",
        "nodes": {
            "10.110.149.175:8089": 1
        }
    }
}'

如果你想完全禁用 skywalking 插件，即停掉后台上报数据的定时器，就需要从配置文件（./conf/config.yaml）注释该插件：

plugins:
  - ...
  #- skywalking
