zipkin

本文介绍了关于 APIX zipkin 插件的基本信息及使用方法。

描述

Zipkin 是一个开源的分布调用链追踪系统。zipkin 插件基于 Zipkin API 规范，支持收集跟踪信息并上报给 Zipkin Collector。

该插件也支持 Apache SkyWalking 和 Jaeger，因为它们都支持了 Zipkin v1 和 v2 API。当然 zipkin 插件也可以与其他支持了 Zipkin v1 和 v2 API 格式的调用链追踪系统集成。

属性

名称	类型	必选项	默认值	有效值	描述
endpoint	string	是			Zipkin 的 HTTP 节点。例如：http://127.0.0.1:9411/api/v2/spans。
sample_ratio	number	是		[0.00001, 1]	对请求进行采样的比例。当设置为 1 时，将对所有请求进行采样。
service_name	string	否	"APISIX"		需要在 Zipkin 中显示的服务名称。
server_addr	string	否	$server_addr		当前 APIX 实例的 IPv4 地址。
span_version	integer	否	2	[1, 2]	span 类型的版本。

在当前版本中，每个被跟踪的请求都会创建如下所示的 span：

request
├── proxy: from the beginning of the request to the beginning of header filter
└── response: from the beginning of header filter to the beginning of log

在旧版本（将 span_version 属性设置为 1）中，将创建如下 span：

request
├── rewrite
├── access
└── proxy
    └── body_filter

:::note

上述 span 的名称与同名的 NGINX phase 没有联系。

:::

上游服务示例

func GetTracer(serviceName string, port int, enpoitUrl string, rate float64) *zipkin.Tracer {
    // create a reporter to be used by the tracer
    reporter := httpreporter.NewReporter(enpoitUrl)
    // set-up the local endpoint for our service host is  ip:host

    thisip, _ := GetLocalIP()

    host := fmt.Sprintf("%s:%d", thisip, port)
    endpoint, _ := zipkin.NewEndpoint(serviceName, host)
    // set-up our sampling strategy
    sampler, _ := zipkin.NewCountingSampler(rate)
    // initialize the tracer
    tracer, _ := zipkin.NewTracer(
        reporter,
        zipkin.WithLocalEndpoint(endpoint),
        zipkin.WithSampler(sampler),
    )
    return tracer
}

func main(){
    r := gin.Default()

    tracer := GetTracer(...)

    // use middleware to extract parentID from http header that injected by APISIX
    r.Use(func(c *gin.Context) {
        span := this.Tracer.Extract(b3.ExtractHTTP(c.Request))
        childSpan := this.Tracer.StartSpan(spanName, zipkin.Parent(span))
        defer childSpan.Finish()
        c.Next()
    })

}

启用插件

以下示例展示了如何在指定路由中启用 zipkin 插件：

curl http://127.0.0.1:9180/apix/admin/routes/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '
{
    "methods": ["GET"],
    "uri": "/index.html",
    "plugins": {
        "zipkin": {
            "endpoint": "http://127.0.0.1:9411/api/v2/spans",
            "sample_ratio": 1,
            "service_name": "APISIX-IN-SG",
            "server_addr": "192.168.3.50"
        }
    },
    "upstream": {
        "type": "roundrobin",
        "nodes": {
            "127.0.0.1:1980": 1
        }
    }
}'

测试插件

首先你需要通过以下命令创建一个 Zipkin 实例：

docker run -d -p 9411:9411 openzipkin/zipkin

接下来你可以通过以下命令发起请求，该请求记录会出现在 Zipkin 中：

curl http://127.0.0.1:9080/index.html

HTTP/1.1 200 OK
...

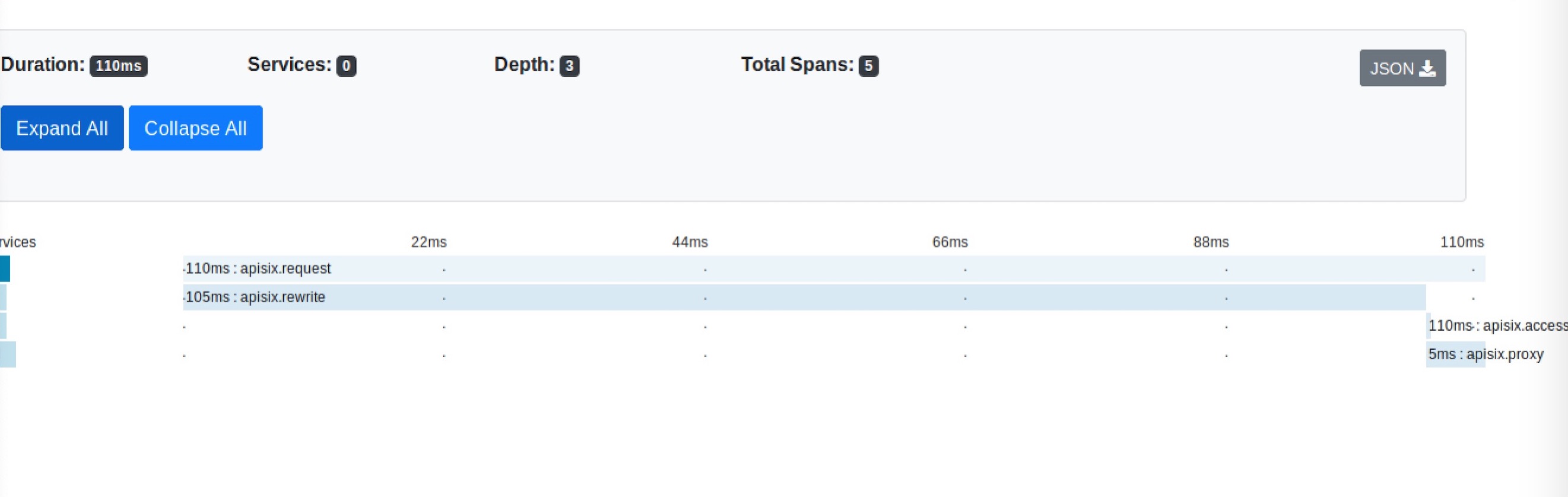

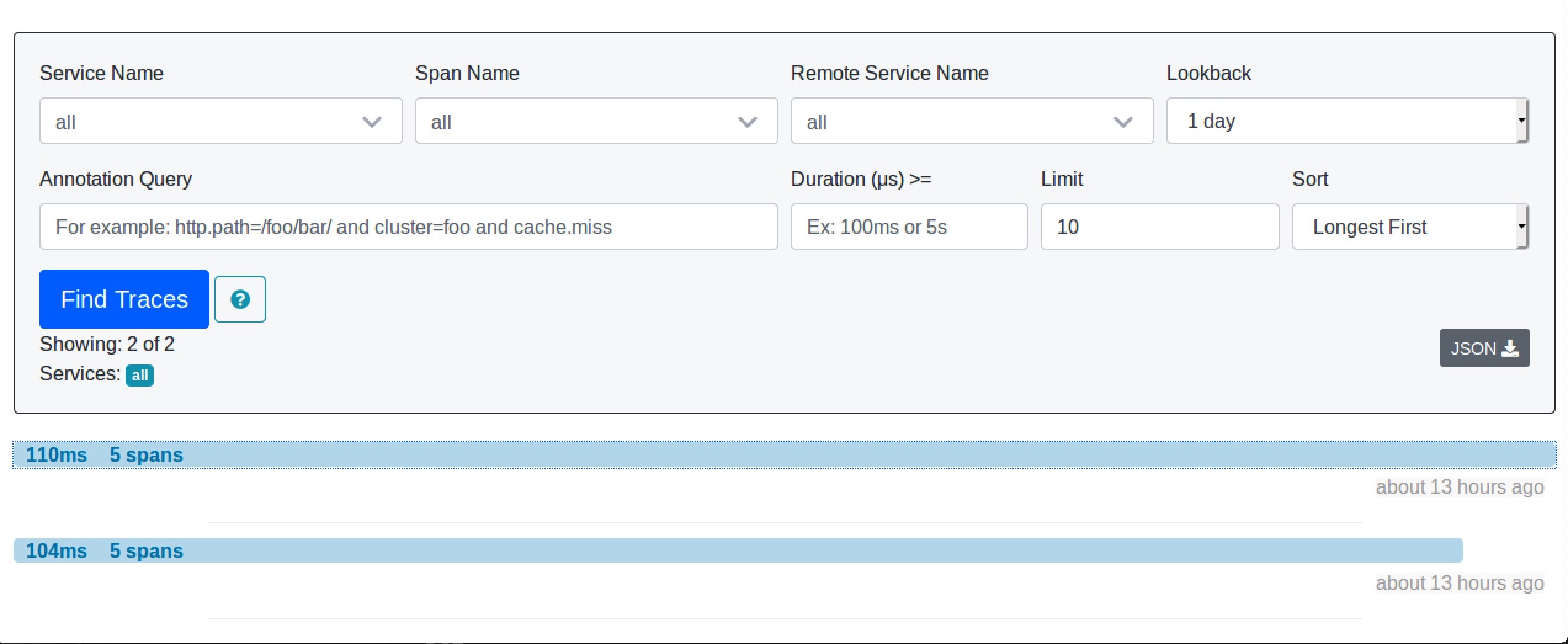

最后你可以在浏览器中输入 http://127.0.0.1:9411/zipkin 访问 Zipkin UI 查询 traces：

上报到 Jaeger

除了对接 Zipkin，该插件也支持将 traces 上报到 Jaeger。

首先，请使用以下命令运行 Jaeger 后端服务：

docker run -d --name jaeger \
  -e COLLECTOR_ZIPKIN_HOST_PORT=:9411 \
  -p 16686:16686 \
  -p 9411:9411 \
  jaegertracing/all-in-one:1.31

通过以下命令创建路由并启用插件：

curl http://127.0.0.1:9180/apix/admin/routes/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '
{
    "methods": ["GET"],
    "uri": "/index.html",
    "plugins": {
        "zipkin": {
            "endpoint": "http://127.0.0.1:9411/api/v2/spans",
            "sample_ratio": 1,
            "service_name": "APISIX-IN-SG",
            "server_addr": "192.168.3.50"
        }
    },
    "upstream": {
        "type": "roundrobin",
        "nodes": {
            "127.0.0.1:1980": 1
        }
    }
}'

接下来你可以通过以下命令发起请求，该条请求记录将会出现在 Jaeger 中：

curl http://127.0.0.1:9080/index.html

HTTP/1.1 200 OK
...

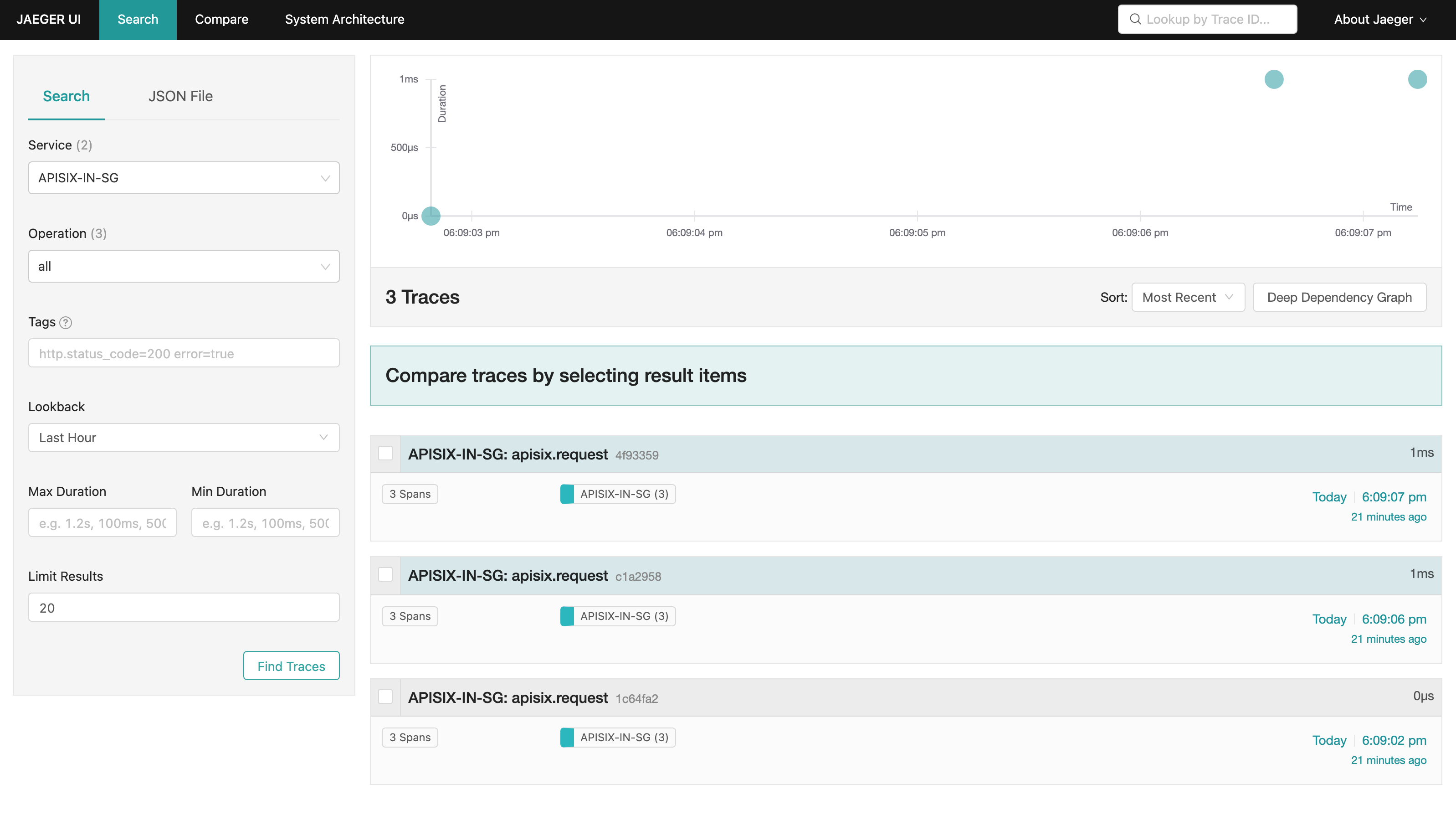

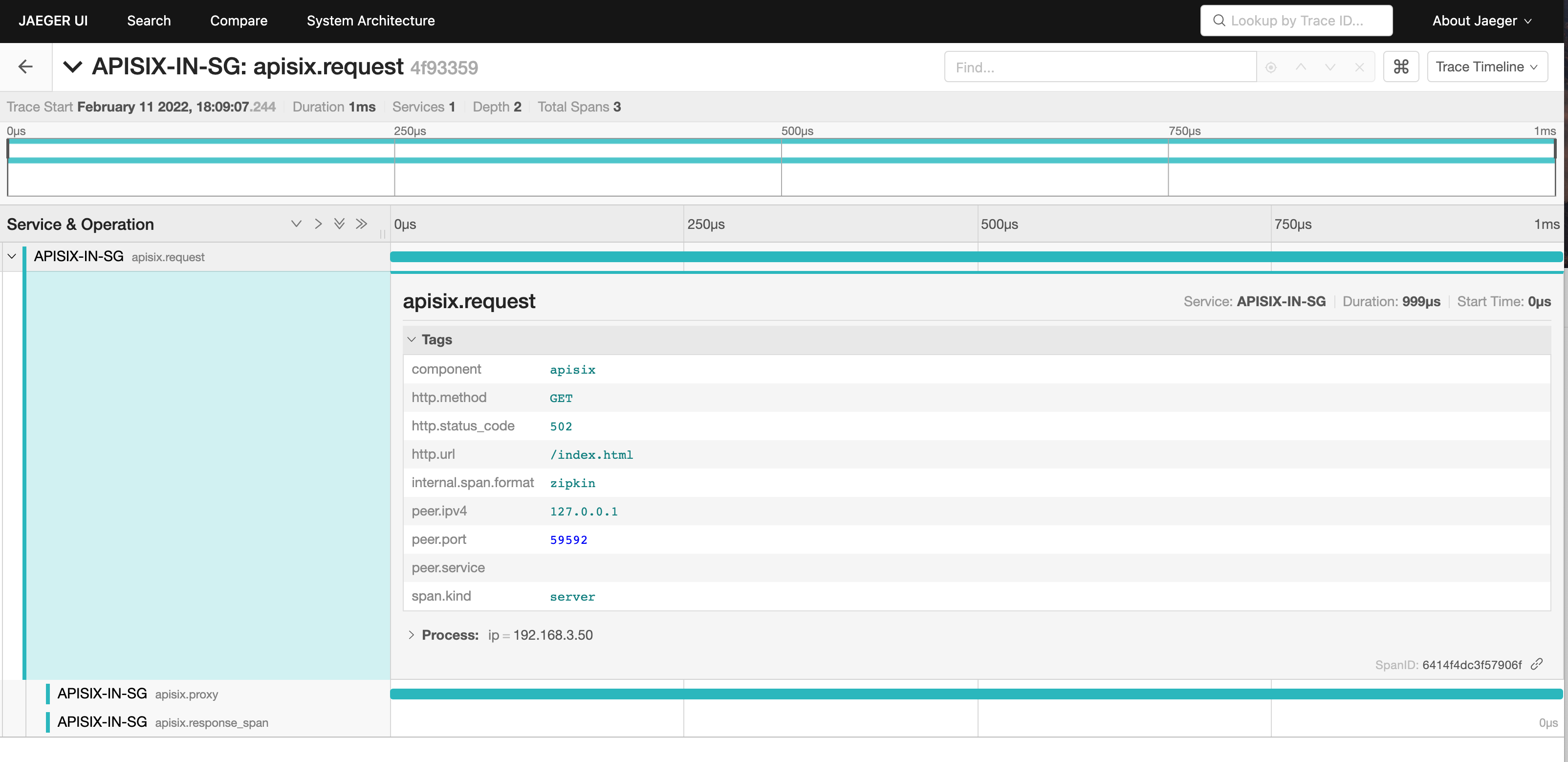

最后你可以在浏览器中输入 http://127.0.0.1:16686 访问 Jaeger UI 查看 traces：

禁用插件

当你需要禁用 zipkin 插件时，可以通过以下命令删除相应的 JSON 配置，APISIX 将会自动重新加载相关配置，无需重启服务：

curl http://127.0.0.1:9180/apix/admin/routes/1 -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '
{
    "methods": ["GET"],
    "uri": "/index.html",
    "plugins": {
    },
    "upstream": {
        "type": "roundrobin",
        "nodes": {
            "127.0.0.1:1980": 1
        }
    }
}'
